Sähkömaastolauta MBS Projekti
Projektissa sähköistettiin MBS valmistama Dylan Warren II maastolauta.
Akkupaketti valmistettiin Sony VTC5 -akkukennoista, jotka antavat suuren purkuvirran. Akun jännite on 50,4 volttia, akun kuoret valmistettiin 3D tulostamalla PETG muovista.
Moottoreina on käytössä Flipsky 6355 140KV moottorit ja nopeuden säätimenä VESC.
Voimansiirto osat ovat uudistettu versio edellisestä, joka oli käytössä https://www.3dsuunnittelu.fi/sahko-skeittilauta/
Voimansiirrosta tehtiin huomattavasti kompaktimpi, MBS Dylan Warren on todella leveä joten voimansiirron täytyy olla kompakti.
Voimansiirto ratkaisu

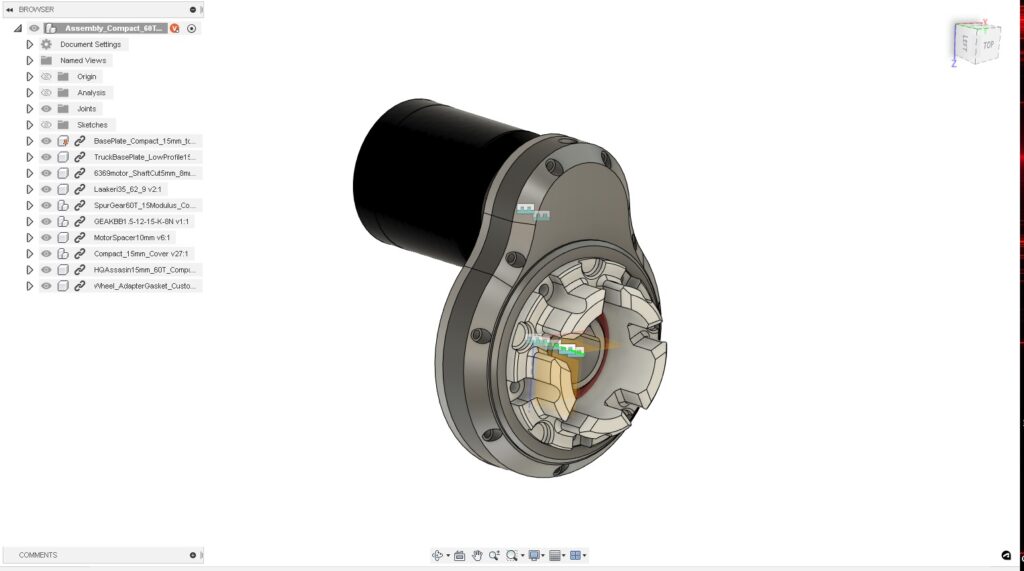

Mekaniikka osat suunniteltiin Fusion 360 -ohjelmistolla. Osat valmistettiin CNC jyrsimellä ja 3D tulostimella. Hammasrattaat tilattiin Saksalaiselta tehtaalta, koska hammasrattaiden geometria on niin tarkka, ettei sitä voi tavallisilla jyrsimillä tehdä.
Uusi versio on huomattvasti kompaktimpi ja voimansiirron teline on saatu mahtumaan 25mm, kun edellinen versio oli yli 30mm.
Hammasrattaat ovat 12/60 välityssuhteella. Isompi ratas on valmistettu POM muovista ja pieni ratas teräksestä.
