Sähkö skeittilauta - Projekti

Sähkö skeittilauta rakennettiin custom työnä, kehittämisessä hyödynnettiin 3D tulostettuja osia. Lopulliset osat valmistettiin CNC jyrsimällä alumiinista.
Muutamat osat ovat lopullisessa versiossakin 3D tulostettuja.

Projektiin kului aikaa yhteensä 1-2 kuukautta, osittain tämä johtui pitkistä toimitusviiveistä ja materiaalinhankinta viiveistä.

Projektiin kuului monia muitakin vaiheita, mutta tässä artikkelissa keskitytään lähinnä 3D suunnitteluun ja 3D tulostamiseen.

Artikkeli sisältää:

  1. Voimansiirto yksikön kehittäminen hyödyntämällä 3D tulostamista.
  2. Lopullisen voimansiirto yksikön valmistus CNC jyrsimällä.

3D tulostus - Prototyypin valmistus

Aikaa kuluttavin osuus oli voimansiirto yksikön kehittäminen, voimansiirto yksiköstä haluttiin tehdä kompakti ja sen täytyi kestää suuria voimia.

Voimansiirto tavaksi valikoitui hammasrattaat, hammasrattaat saadaan pieneen tilaan ja ne kestävät suuria voimia.

Seuraavaksi täytyi kokeilla erilaisia hammaskuvioita ja hammas moduuleja, jotta sopiva yhdistelmä löytyy. Tässä hyödynnettiin 3D tulostamista, koska 3D tulostaminen mahdollisti todella edullisen prototyypin kehittämisen.

Lopullisen hammasrattaan hinnaksi tuli noin 50€, kun 3D tulostamalla hammasrattaita oli mahdollista valmistaa muutaman euron materiaalikululla.

Hammasrattaita valmistettiin useita…



3D tulostetut hammasrattaat

3D tulostettuja osia

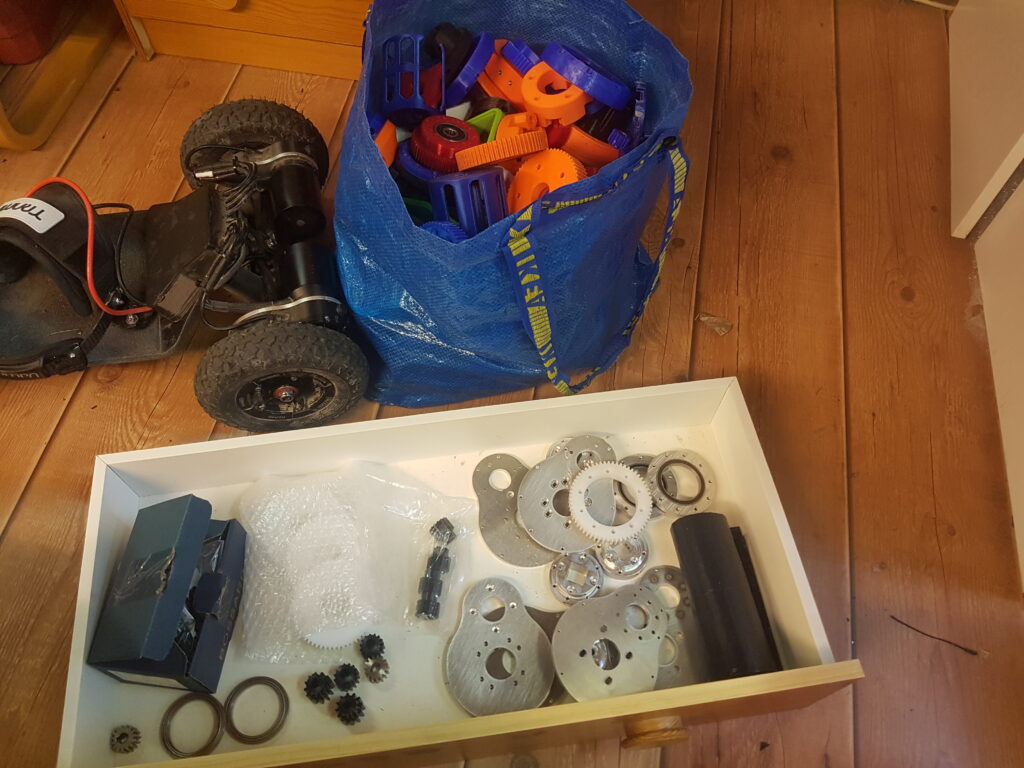

Kuvassa kokonainen Ikean pussi täynnä 3D tulostettuja hammasrattaita

Prototyypin testaus

3D tulostettuja osia

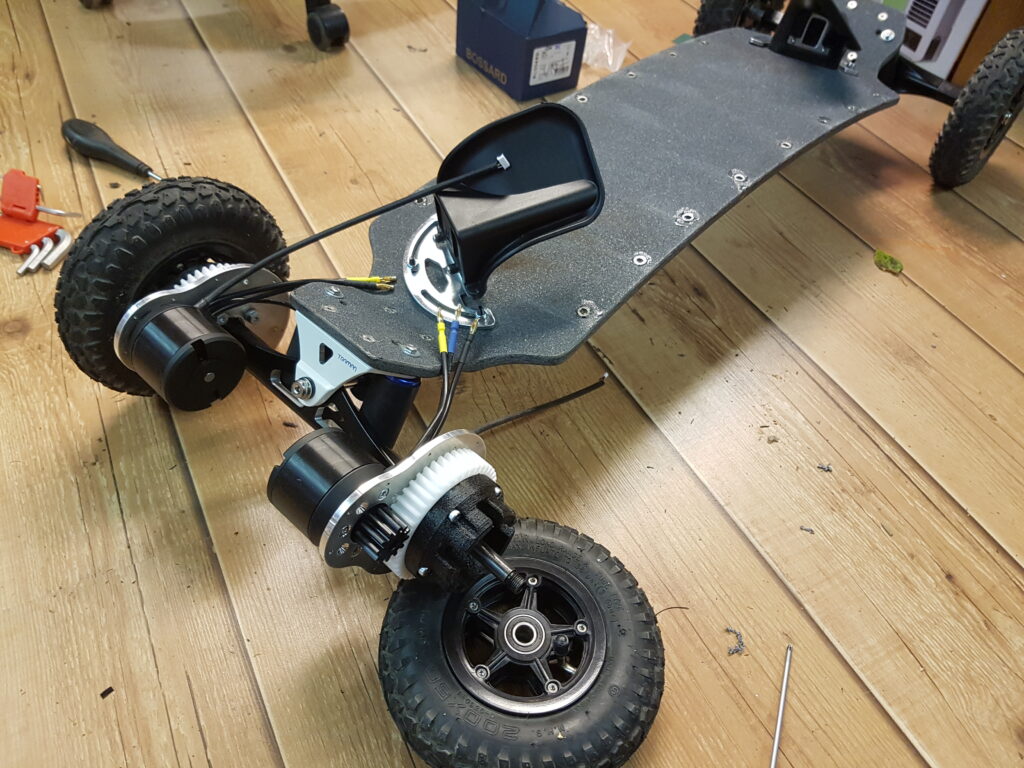

Prototyypin testaamista 3D tulostetuilla osilla

3D suunniteltu osa

Useiden 3D tulostettujen prototyyppien ja CAD suunnitelmien jälkeen voimansiirto osasta saatiin hyvä. Tämän jälkeen siirryttiin valmistamaan osaa vahvemmasta materiaalista.

CAD suunnittelu

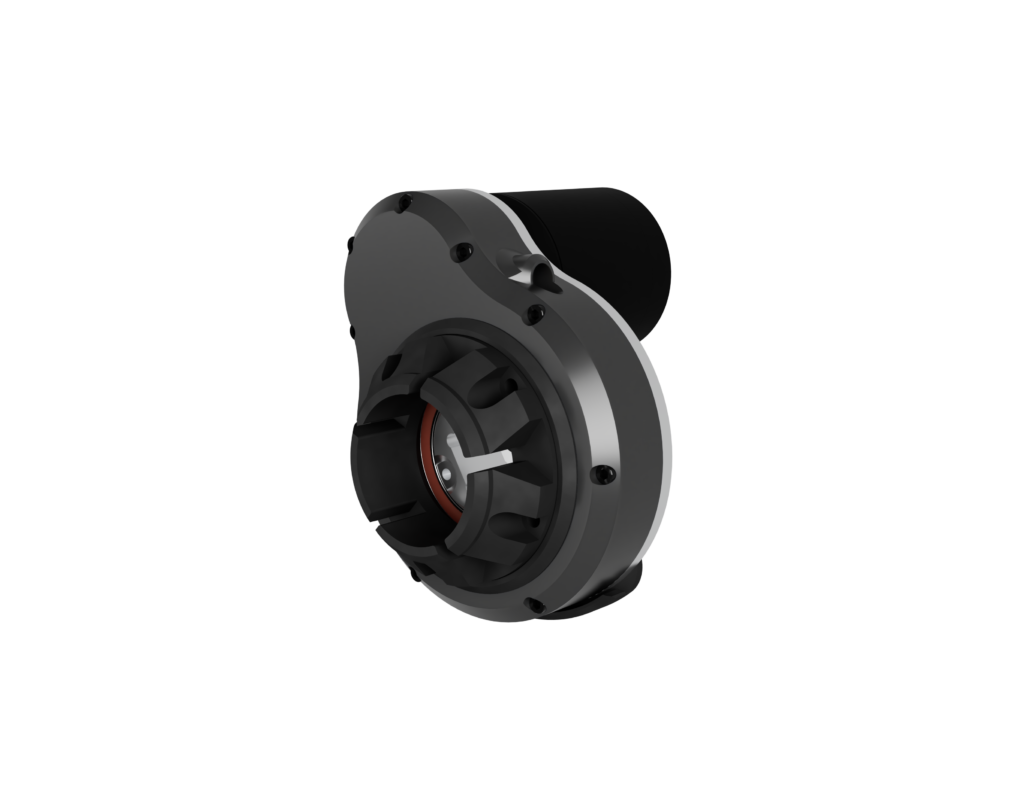

Kasattu voimansiirto 3D suunnitelmassa
CAD suunnittelu

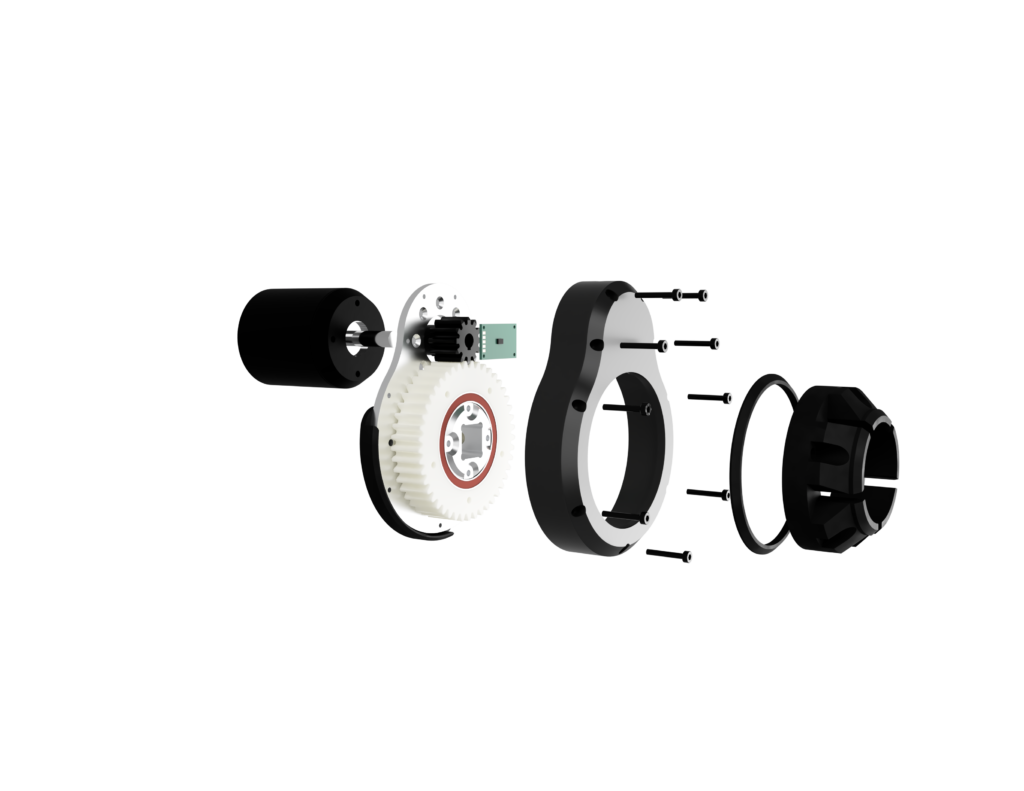

Räjäytyskuva mekaanisesta osasta

CNC jyrsintä - Prototyypin valmistus

Kun toimiva muovinen prototyyppi oli saatu valmiiksi ja lopputulokseen oltiin tyytyväisiä, valmistettiin osa CNC jyrsimällä alumiinista.

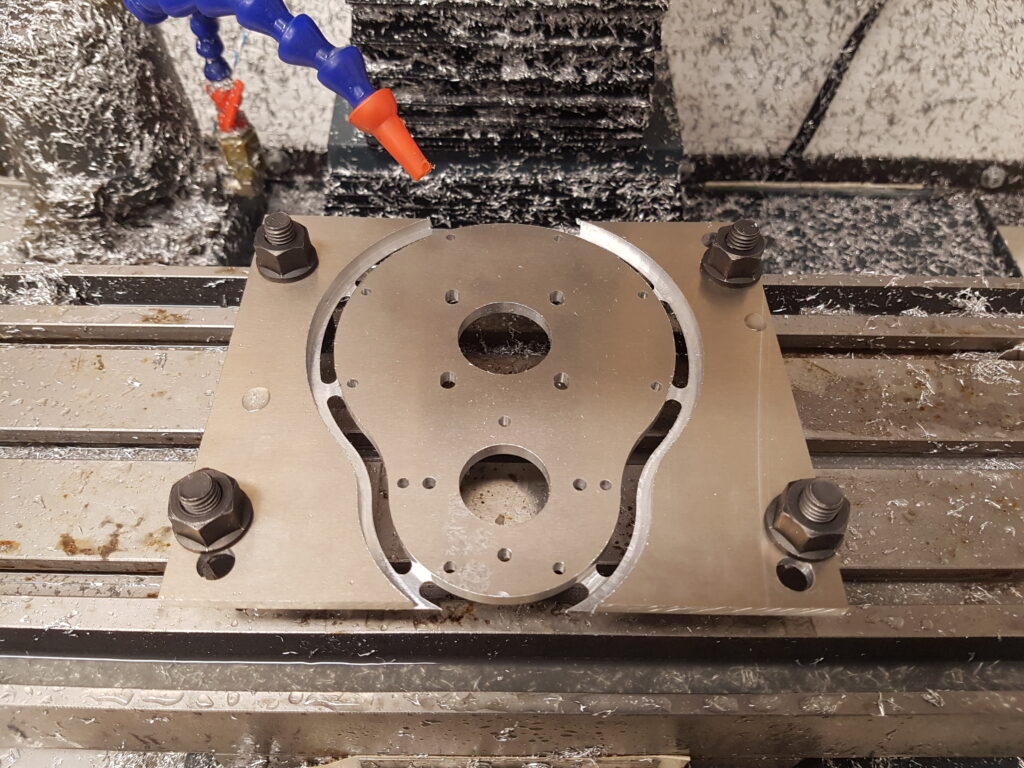

CNC jyrsintä

Osa valmistetaan CNC jyrsimällä vahvasta 7075-T6 alumiinista. Osan cnc jyrsiminen kesti pari tuntia. Tämä johtui vähäisestä CNC kokemuksesta ja hitaasta jyrsintänopeudesta.

Hammasrattaat

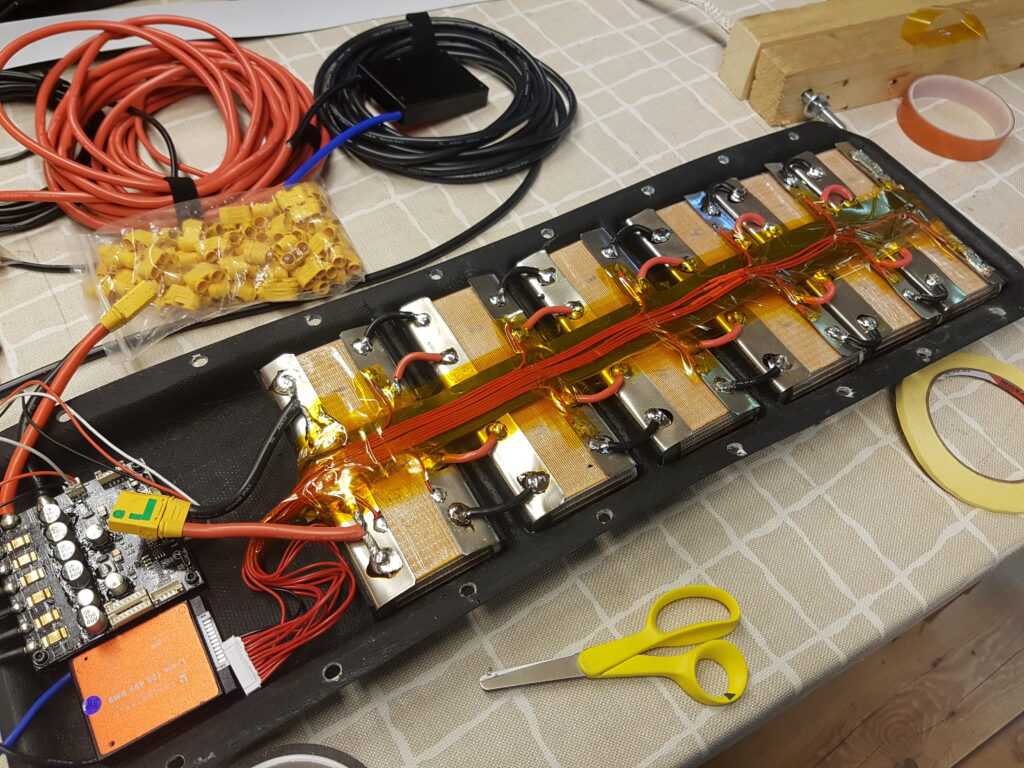

Projektiin kuului monia muitakin vaiheita, kuten akkupaketin rakentaminen ja elektroniikka suunnittelu. Tässä artikkellissa kuitenkin keskityttiin vain mekaniikkaan ja mekaniikka osien valmistamiseen.

Hammasrattaat

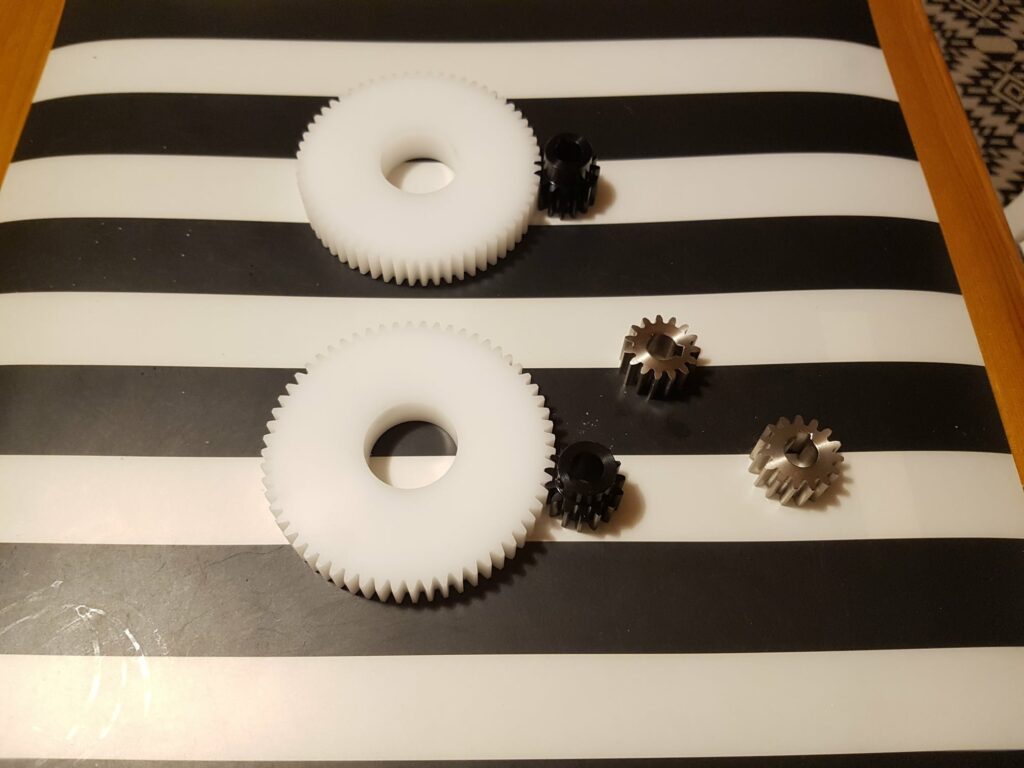

Hammasrattaiden materiaaliksi valikoitui POM-muovi ja teräs

Hammasrattaat tilattiin valmistajalta

Hammasrattaiden valmistamiseen ja koneistamiseen liittyy paljon tietoa/taitoa. Hammasrattaat tilattiin hammasratas -valmistajalta.

Sähkö skeittilauta - Valmis

Sähkö skeittilauta projekti saatiin valmiiksi melko nopealla aikataululla, toimitusviiveistä huolimatta. Kerrataan vielä tarkempia tietoja laudasta:

  1. Tehoa ~3.6 kilowattia, huippunopeus 50km/h
  2. Paino ~15 kilogrammaa
  3. Kiihtyvyys riittävästi
Akkukotelo pohjassa

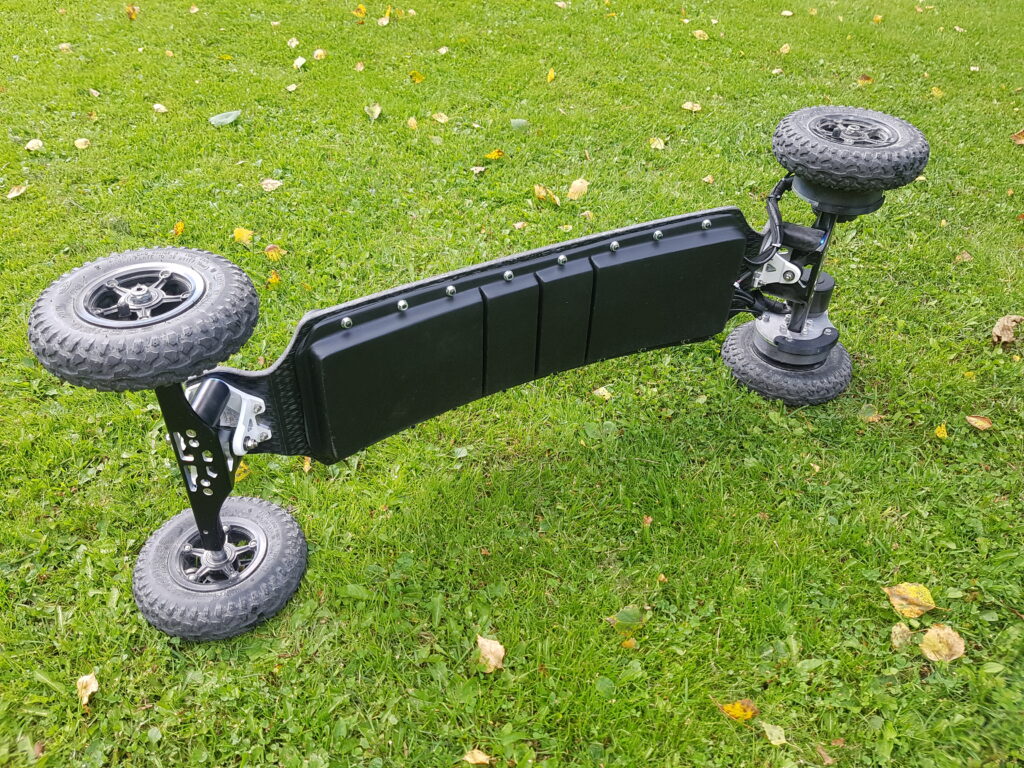

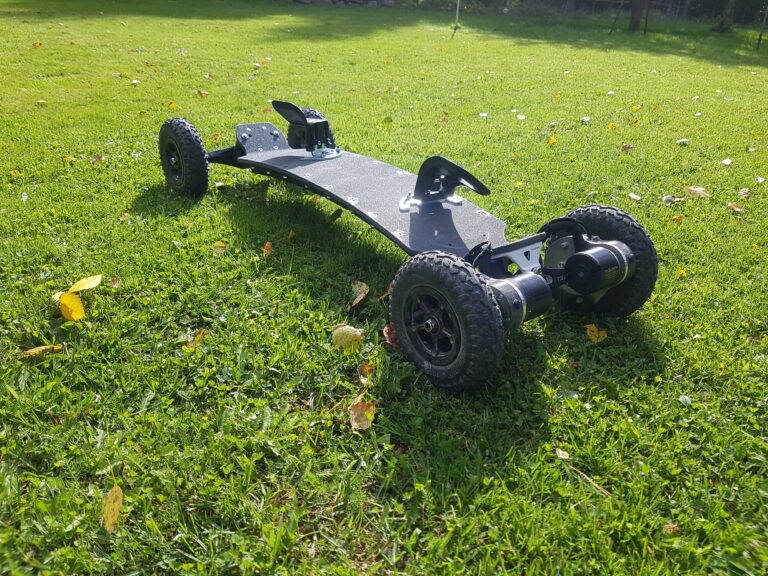

Sähkö skeittilauta

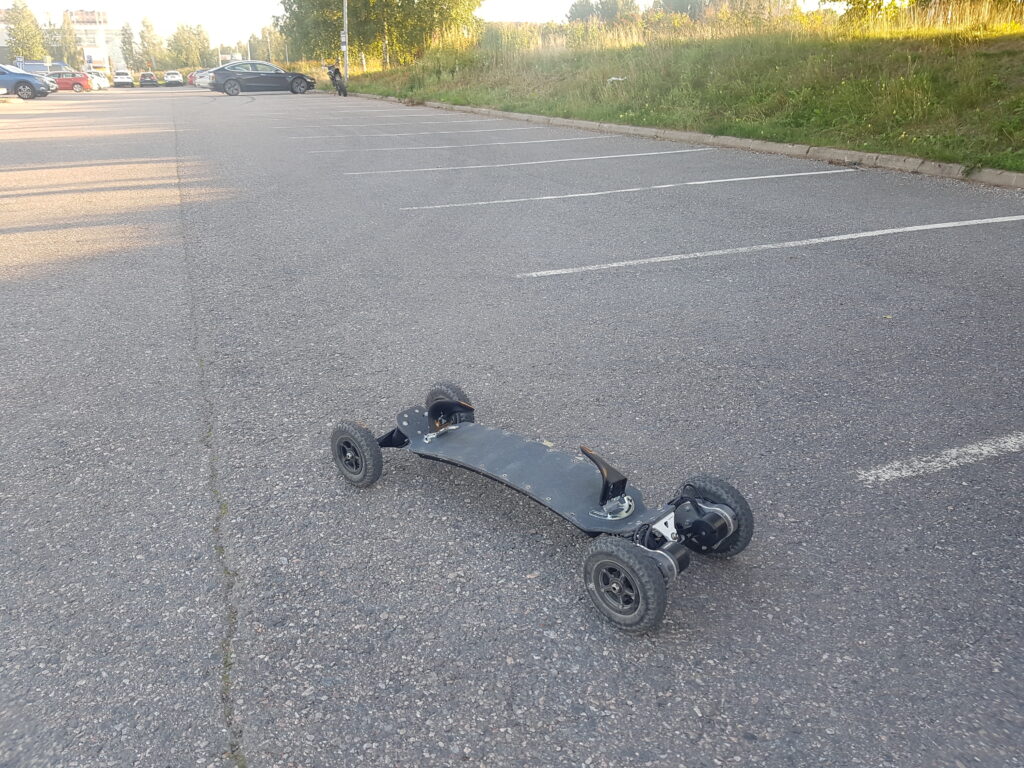

Sähkö skeittilauta asfaltilla
